电动机的发明，使得电能能够有效地转化成各式各样的机械能，人类的工业生产因此能够实现自动化，这就大大减轻了人们在工作和生活中的劳动负担。电动机广泛使用于各行各业，人类一半的发电量都是电动机消耗的，没有电动机就没有现代生活。因此电动机的安全使用，意义重大。

低压电动机运行烧毁的主要原因是运行时出现断相和过载烧毁绕组，因而，有电动机存在的电路应该装设有电动机保护设备，以保证在电动机出现断相和过流运行时及时切断工作电源，保护电动机免受损坏。

低压电动机损坏事故近三分之一是断相运行造成的，是常见故障类型。导致电机缺相的原因是电源本身问题或连接问题，可能是保险丝选择不当或压合不好，熔丝断开；开关接触不良；接头松动或断线。也有可能是电机有一相绕组断开。

电机缺相具体表现为振动增大、有异响、温度升高、转速下降、电流增大，在启动时有很强的嗡嗡声而且无法启动。

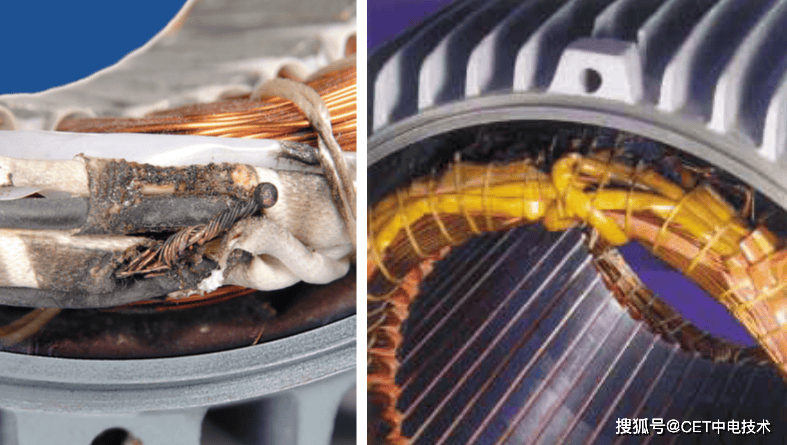

电机缺相烧毁后，绕组的直观故障特征是规律性的绕组烧痕，而且烧毁的程度也差不多。匝间、相间或对地故障，故障点位置烧毁特别严重，蔓延出的故障相对要轻一些，这是缺相故障与其他故障不同的一个特征。

电机缺相运行时，定子旋转磁场出现严重的不平衡，这样定子产生负序电流，负序磁场与转子发生电磁反应出接近100Hz的电势，致使转子电流急剧增加、转子严重发热；缺相时电机带载能力下降，导致定子电流急剧增加，直接的表现是电机发热。由于电机磁场的严重不均匀问题，电机振动严重，导致轴承损坏，若电机带载缺相运行，瞬间电机会停止转动，直接的后果是电机烧毁。为了防止该问题的发生，低压电动机保护装置需要配置缺相保护。

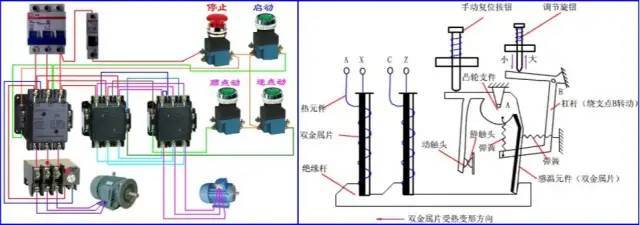

目前使用比较普遍的还是热继电器，热继电器是利用双金属片热效应原理工作的。当电流超过热继电器整定电流的一定倍数时就会启动其中的脱扣装置从而切断电机控制回路，从而达到保护的目的。它结构简单，价格低廉，在保护电动机过载方面具有反时限特性。

但它的保护功能少，无断相保护，对电机发生堵转、长期过载、频繁启动等故障也不能起保护作用。并且热继电器存在重复性差、大电流过载或短路故障后不能再次使用、调整误差大、容易受环境温度影响误动或拒动。热继电器是功能落后已经淘汰的产品。

高端工业用户如现代化工、钢铁、印染、纺织、水泥等用户对电气控制系统有着很高的要求，要求电气系统安全、可靠、稳定、长周期连续运行，在这些企业中低压电动机占有很大的比例，低压电机控制系统的可靠性尤为重要。

除常规的控制功能外，通常期望这些低压电机在供电系统波动即晃电过程中不停机；当大面积长时间停电时，又希望生产装置中的一部分特别重要的负荷群在自备发电机成功起动后能够分批次起动，以确保生产装置安全；对一套生产装置（或一条生产线上）的上百台电机中任何一台电机故障跳闸都有可能引起装置（或生产线）全线停车，希望能预测电机故障的到来，以便提前采取措施；在一个大型企业中低压电机数量很多，希望对这些电机的运行数据进行有效管理。

CET研发的PMC-550系列低压电动机保护控制装置融合先进的网络通信技术，与接触器、软起动器、断路器等配合，为低压交流电动机回路提供了一整套集控制、保护、测量、计量和通讯于一体的专业化解决方案。

取代了热继电器、热保护、漏电保护、防干转等多种分列保护，取代了时间继电器、中间继电器、辅助继电器、仪表、控制和选择开关、指示灯、可编程控制装置、变送器等多种附加元件，是电动机的理想保护控制设备。增强电源型选型还具备抗晃电功能。PMC-550系列产品合集有：

• PMC-550K低压电动机保护控制装置
• PMC-550A低压电动机保护控制装置
• PMC-550A-W智能无线低压电动机保护测控终端
• PMC-550J低压电动机保护控制装置
• PMC-550J-S低压电动机保护控制装置
• PMC-550D低压电动机保护控制装置
• PMC-550M低压电动机保护控制装置

在将近10年时间里，PMC-550系列电动机保护控制器已在众多项目中得以广泛应用。支持Profibus-DP控制功能，通过DP接口连接至PLC或DCS系统，实现DCS系统对电动机的直接控制，降低由于长距离线路造成的干扰，提高电动机控制的可靠性，保障企业自动化生产连续进行。
